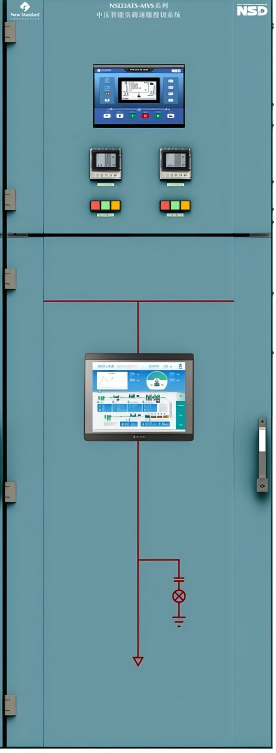

行业解决方案|ATSE10kV高压负荷逐级投切控制设备数据中心应用解决方案

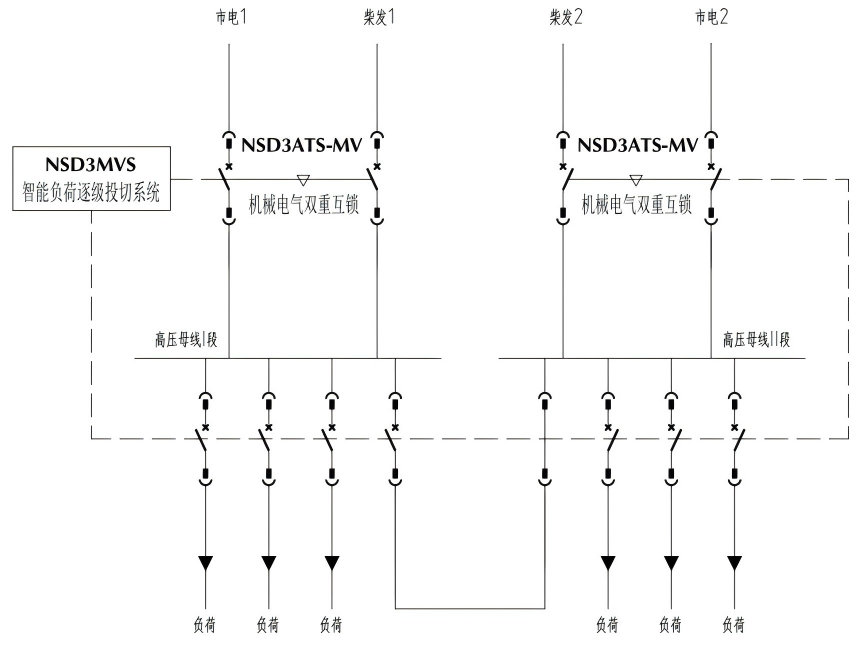

◉功能控制—采集高压配电网络10KV高压ATS双电源切换系统中常用电源进线柜、备用电源进线柜及其所在母线所有馈出线断路器的开关状态、手车位置及控制方式信号，在电源切换过程中，按事先设定的顺序，对馈线断路器进线分闸或合闸操作。

◉灵活逻辑编程—可以根据业主现场需求灵活调整各路负荷的投切顺序;可以先合闸冲击电流较大的负荷断路器如高压冷机，延时躲过冷机启动冲击电流后，再逐级合闸其他负荷对应的10kV出线柜断路器。

◉市电故障时控制逻辑—当市电故障时，根据备用电源的状态，控制装置可按预设的顺序切除部分或全部出线断路器，当备用电源稳定后，再闭合备用电源侧断路器;之后再按照预设的顺序，逐级投入馈线断路器，实现负荷的逐级投切。

◉市电恢复时控制逻辑—市电恢复正常时，先按预先设定的顺序切除相应的负荷，然后断开备用电源侧断路器，再合上主用电源侧断路器;主用电源合闸后，再按预先设定的顺序逐级投入各负荷出线断路器。
